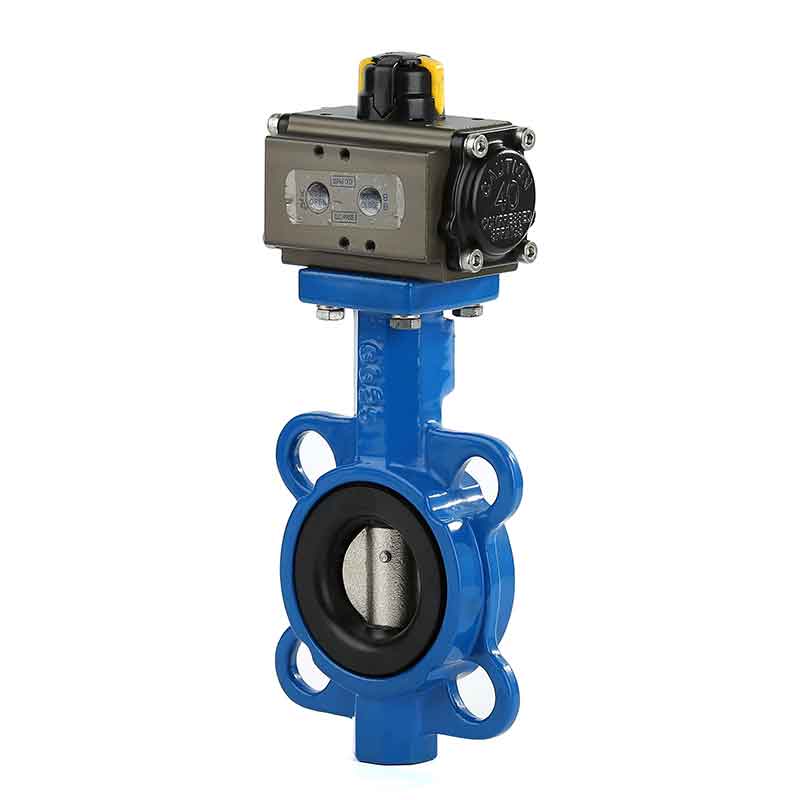

Válvula pneumática de borboleta de um único ato

1, pequeno e leve, fácil desmontagem e manutenção, e pode ser instalado em qualquer posição.

2, estrutura simples, compacto, pequeno binário de funcionamento, 90° de volta para abrir rapidamente.

3, as características de fluxo da linha reta, bom desempenho regulamentar.

4. A ligação entre a placa borboleta e o caule da válvula não adota nenhuma estrutura pinal para ultrapassar o possível ponto de fuga interno.

5, círculo exterior da placa borboleta utilizando a forma esférica, melhore o desempenho da vedação e prolongue a vida útil da válvula, com a pressão aberta e fechada mais de 50.000 vezes ainda mantendo zero fugas.

6, as peças de vedação podem ser substituídas e a vedação é fiável para conseguir vedação bidirecionais.

7, a placa borboleta pode estar a pulverizar o revestimento de acordo com as necessidades do utilizador, como nylon ou ptfe.

8, a válvula pode ser concebida como ligação flange e ligação de fixação.

9, o modo de condução pode escolher manual, elétrico ou pneumático.


  Entre em contato agora
Detalhes do produto

1, pequeno e leve, fácil desmontagem e manutenção, e pode ser instalado em qualquer posição.

2, estrutura simples, compacto, pequeno binário de funcionamento, 90° de volta para abrir rapidamente.

3, as características de fluxo da linha reta, bom desempenho regulamentar.

4. A ligação entre a placa borboleta e o caule da válvula não adota nenhuma estrutura pinal para ultrapassar o possível ponto de fuga interno.


Material:

Corpo:Ferro fundido/Ferro Dúctil/Aço Fundido

Disco:DI+Ni/SS304/SS316/AL-BZ/CF3M/SS2205/SS2507

Haste:SS416/SS304/SS316/17-PH/Monel K500

Assento:EPDM/NBR/VITON/PTFE/HYPALON

Operação:Handlever /Gearbox/Electric / Pneumático

 Pneumatic Butterfly Valve Aluminum.jpg


Norma:

Design Standard:EN 593 , MSS SP67 API 609 BS5155

Inspeção & Teste:API 598 ISO 5208 EN 12266

Fim Standard:ANSI B16.1 CL. 125LB /B16.5 CL. 150LB /AS 2129 Tabela D & E / DIN 2501 PN6, PN10 & PN16

/EN 1092 PN6, PN10 & PN16/ISO 2531 PN6, PN10 & PN16/ISO 7005 PN6, PN10 & PN16 / JIS B 2210 5K & 10K



Face to Face:ISO 5752 , EN 558 , MSS SP67 e API 609 DIN3202



Top Flange:ISO 5211
