A diferença entre válvula de esfera e válvula borboleta

2022/06/30 11:04

1. A válvula borboleta é composta por corpo de válvula, assento da válvula, placa de válvula e haste da válvula, e todos os acessórios são expostos e podem ser vistos num ápice; A válvula da esfera é composta por corpo de válvula, núcleo de válvula (uma bola redonda) e haste da válvula. A posição do núcleo da válvula está dentro do corpo da válvula, e apenas uma parte pode ser vista por olhos nus, pelo que o desempenho de vedação da válvula da esfera é melhor do que o da válvula borboleta.

2. As válvulas borboleta são relativamente simples na estrutura, e as válvulas borboleta com baixa pressão são geralmente utilizadas. A alta pressão zui das válvulas borboleta só pode chegar aos 64kg. A estrutura da válvula da esfera é relativamente complicada, e é mais resistente à alta pressão. A altura zui da válvula da esfera pode atingir os 100kg.

3. As válvulas borboleta são divididas em vedação macia e vedação dura. As válvulas borboleta de vedação macia são geralmente placas verticais no centro, ou seja, a placa da válvula, o assento da válvula e o caule da válvula estão no centro. A temperatura zui alta das válvulas de borboleta de vedação macia é inferior a 150 graus, e a pressão é inferior a 16 quilogramas. a válvula borboleta de vedação dura pode ser dividida em excêntrica única, excêntrica dupla e tripla excêntrica. Geralmente usamos excêntrica tripla, porque o triplo excêntrico tem melhor desempenho de vedação de acordo com a sua estrutura.

4. As válvulas de esfera também podem ser divididas em vedação macia e vedação dura. A alta temperatura da válvula de vedação macia zui pode chegar abaixo dos 280 graus e a pressão é inferior a 64 quilogramas, enquanto a alta temperatura da válvula de vedação dura zui pode chegar abaixo dos 425 graus e a pressão é inferior a 100 quilogramas.

5. Estruturalmente, a válvula borboleta e a válvula da esfera são semelhantes. A grande diferença de Zui é que a parte de abertura e fecho da válvula borboleta é uma placa, enquanto a válvula da bola é uma bola. A placa de válvula da válvula borboleta e a bobina da válvula da esfera giram em torno do seu próprio eixo, e a placa de válvula da válvula do portão move-se para cima e para baixo ao longo do eixo. A válvula borboleta e a válvula do portão podem ajustar o fluxo através do grau de abertura, mas não é conveniente para a válvula da esfera fazê-lo.

6. As válvulas borboleta caracterizam-se por uma velocidade de abertura e fecho rápida, estrutura simples e baixo custo, mas pouca estanqueidade e capacidade de pressão. A válvula da esfera pode ser aberta e fechada rapidamente, podendo ser completamente selada a alta pressão e temperatura. No entanto, devido à limitação do volume e resistência à abertura e fecho, é difícil alcançar um grande diâmetro.

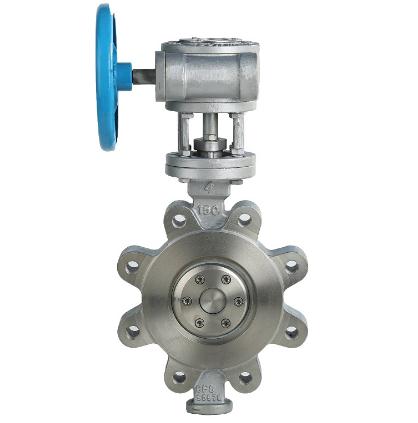

Butterfly Valve

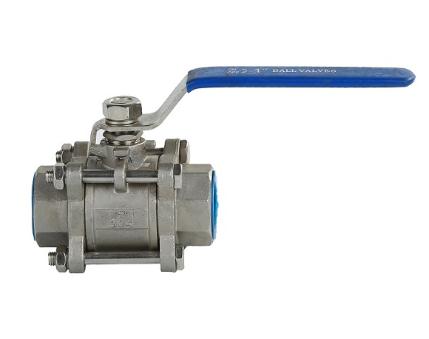

Ball Valve
