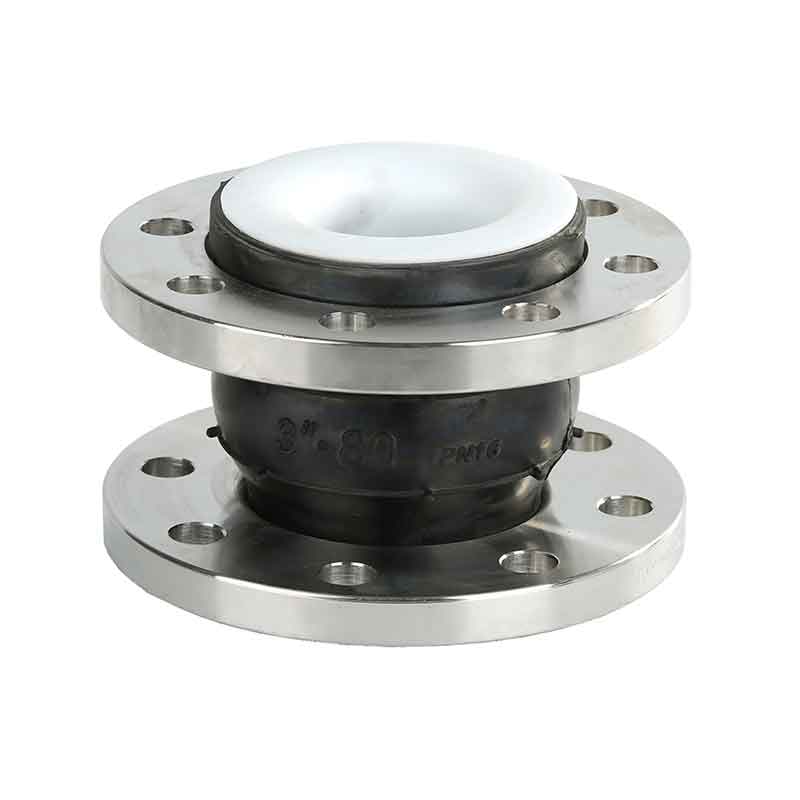

Junta de expansão com tipo flanged

O tubo em processo de utilização, irá inevitavelmente encontrar porões de calor frio encolhendo, a expansão do calor e contração a frio quando não tão óbvia como os produtos de borracha, mas quando os tubos estão em estado de calor ou arrefecem, de repente o gasoduto pode repentinamente longo ou curto, este tipo de situação é prejudicial para o tubo, a junta de expansão de borracha, usada para evitar que o gasoduto seja danificado devido ao encolhimento frio dos gases de calor.  A junta de expansão da borracha destina-se a proteger a expansão térmica e a contração do gasoduto e, em especial, existem.  Cada junta de expansão de borracha pode ser estendida ou encurtada. Quando a tubagem for aquecida e expandida, a junta de expansão de borracha será encurtada.


  Entre em contato agora
Detalhes do produto

As juntas de expansão são dispositivos que contêm uma membrana foles que são projetadas para absorver alterações dimensionais, tais como as que ocorrem devido à expansão térmica ou contração de um oleoduto, conduta ou vaso.

A articulação de expansão de aço inoxidável 304 para a pipe line tem sido amplamente utilizada na indústria química, na indústria petrolífera, na construção, na drenagem de abastecimento de água, na indústria de produção de incêndios, etc.
Materiais de Borracha: NR, NBR, CR, EPDM, PTFE, etc. Materiais flange: 304 aço inoxidável, Inconel 625, aço carbono, PVC.
Standard: GB, ISO, DIN, ANSI, BS, JIS, bem como a procura especial dos clientes.

Expansion Joint.jpg



Especificação:


Item Especificação
Condição de funcionamento PN: 1.0/1.6/2.5 Mpa
A temperatura da água até 120°C
Material Corpo EPDM/NBR/NR com flange de aço de carbono
Tamanho DN20 - DN3000
Estrutura Esfera Única, Esfera Dupla ou mais
Padrão de Flange BS, DIN, ANSI, JIS ou outros fornecidos amostras de desenho
Meios de comunicação Ar quente, SO2, Vapor, Água, Óleo, Ácido, Gás e etc.
Fios DIN, BSPT, BSP, NPS, NPT, Métrica, (ISO7/1, DIN 2999, ANSI B1.20.1)
Superfície Galvanizado, Epoxy



1. É estritamente proibido instalar acima do limite de deslocação.
2. Os parafusos de montagem devem ser simétricos e gradualmente apertados para evitar fugas parciais.
3. Pressão de trabalho acima de 1.6.MPa, os parafusos de montagem devem ter almofadas de pressão elásticas para evitar que os parafusos se desaperte durante o funcionamento.
4. Ao instalar verticalmente, o tubo da junta deve ter suporte de força vertical em ambas as extremidades e o dispositivo anti-puxar pode ser adotado para evitar que o trabalho seja retirado.
5. O local de instalação da junta de borracha deve estar afastado da fonte de calor. Área de ozono. É estritamente proibido expor a radiação e utilizar meios de comunicação que não satisfaçam os requisitos deste produto.
