O significado da válvula borboleta e os problemas que são facilmente negligenciados no processo de utilização

2021/12/25 15:02

Na produção e na vida, o aparecimento de válvulas é que a taxa de utilização das suas válvulas e acessórios está a aumentar cada vez mais, tais como válvulas de verificação, válvulas de verificação, válvulas de borboleta elétricas, válvulas pneumáticas de borboletas, juntas de borracha macias, válvulas de esferas elétricas, válvulas unidirecionais e válvulas de borboleta wafer. , filtro, etc., que trouxeram grande comodidade à produção e à vida. Hoje, partilharei convosco o significado das válvulas das borboletas e alguns problemas que são facilmente negligenciados na sua utilização.


Na década de 1930, os Estados Unidos descobriram a válvula borboleta, e foi introduzida no Japão na década de 1950. Não foi amplamente utilizado no Japão até à década de 1960, e foi implementado no meu país após a década de 1970. Em comparação com a válvula do portão, a válvula borboleta tem curto tempo de abertura e fecho, pequeno momento de funcionamento, pequeno espaço de instalação e peso leve. E a válvula borboleta é fácil de combinar com vários dispositivos de condução, e tem excelente durabilidade e fiabilidade.


A culpa da válvula borboleta de vedação macia de borracha é que, quando é utilizada para uso económico, a cavitação ocorrerá devido a uma utilização inadequada, o que fará com que o assento de borracha caia e danifique. Por esta razão, as válvulas de borboleta seladas em metal foram desenvolvidas internacionalmente, e a área de cavitação foi reduzida. Nos últimos anos, o meu país também desenvolveu válvulas de borboletas seladas em metal. No Japão, válvulas borboleta em forma de pente com resistência à cavitação, baixa oscilação e baixo ruído também foram desenvolvidas nos últimos anos.


Geralmente, a vida útil do assento de vedação é de 15-20 anos para a borracha e 80-90 anos para o metal em condições normais. Mas a forma de escolher corretamente deve estar de acordo com os requisitos das condições de trabalho.


A relação entre a abertura da válvula borboleta e o fluxo é basicamente uma mudança proporcional linear. Se for utilizado para controlar o fluxo, as suas características de fluxo e a resistência ao fluxo da tubagem também estão intimamente relacionadas. Por exemplo, os dois oleodutos são instalados com o mesmo diâmetro e método da válvula, e o coeficiente de rastreio da perda de gasoduto não é o mesmo, o fluxo da válvula também será muito diferente. Véspera de Ano Novo.

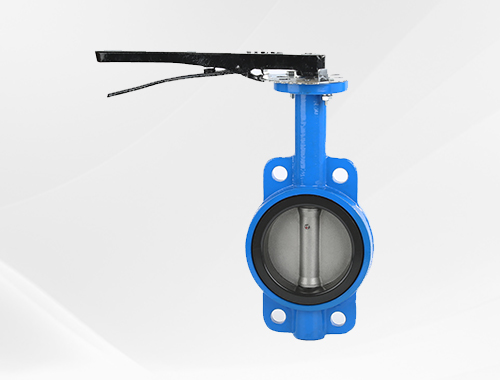

 The meaning of butterfly valve and the problems that are easily overlooked in the use process.jpg

Se a válvula não se encontra num estado de grandes flutuações, a parte de trás da placa da válvula é propensa a cavitação, o que pode danificar a válvula, e é geralmente utilizado a uma distância de 15°.


Quando a válvula borboleta está na abertura média, a forma de abertura formada pelo corpo da válvula e a extremidade frontal da placa borboleta está centrada no eixo da válvula, e os dois lados estão num estado de total disparidade. Portanto, um dos lados do corpo da válvula e a placa da válvula formam uma abertura em forma de bocal, e o outro lado é semelhante a uma abertura em forma de buraco de poupança. O lado do bocal tem um caudal muito mais rápido do que o lado de poupança, e uma pressão negativa será gerada sob a válvula do lado de poupança, o que tende a causar mostras os selos de borracha saem.


O binário de funcionamento da válvula borboleta é diferente devido ao grau de abertura e à intenção da abertura e fecho da válvula. A válvula horizontal da borboleta é especialmente uma válvula de grande diâmetro. Devido à profundidade da água, o binário gerado pela diferença entre as cabeças superior e inferior do eixo da válvula não pode ser ignorado. Além disso, quando um cotovelo é instalado no lado de entrada da válvula, forma-se um fluxo de viés e o binário aumentará. Quando a válvula está na abertura central, o mecanismo de funcionamento tem de ser autobloqueio devido ao binário de fluxo de água.
